eVTOL飛行安全丨為什么電機鐵芯是關鍵？

2025 . 12 . 04

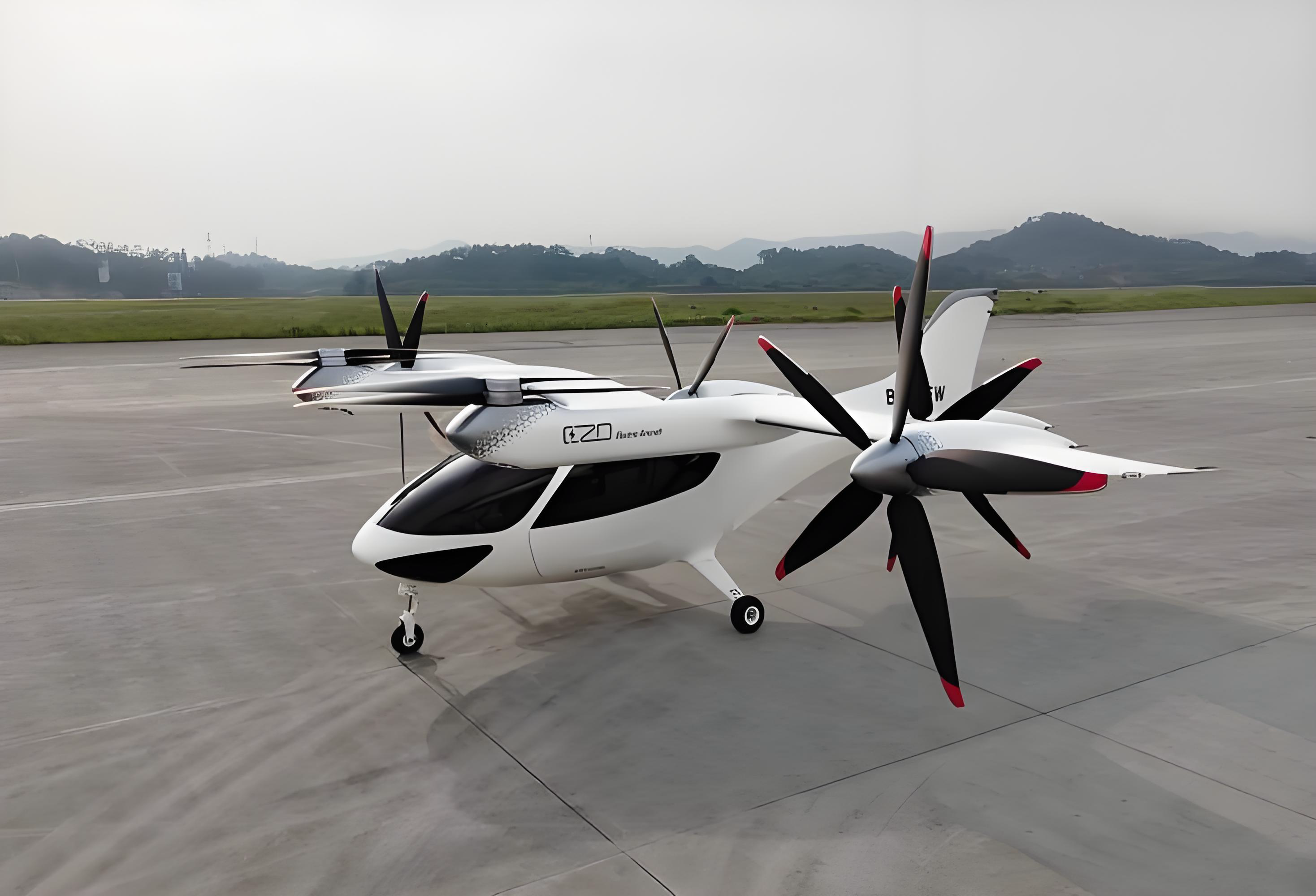

低空經濟作為新興產業正迎來前所未有的發展機遇。eVTOL作為低空經濟的核心裝備，以其垂直起降能力、高效的空中運輸效率和環保特性，被認為是解決城市交通擁堵的重要方案。

而電機系統作為eVTOL的"心臟"，其性能直接決定了飛行器在各種飛行狀態下的安全性和可靠性。

在電機系統的眾多部件中，鐵芯作為電磁能量轉換的核心載體，其技術水平直接影響著電機的效率、溫升、振動和噪音等關鍵性能指標。

自粘結電機鐵芯的技術原理與安全機制

傳統的電機鐵芯制造主要采用鉚接、焊接等機械緊固方式，這些工藝存在諸多固有缺陷：機械固定件增加了鐵芯重量和體積，鉚接和焊接過程會破壞硅鋼片的絕緣層，導致渦流損耗增加，同時在高頻振動下易出現松動，影響電機的可靠性。自粘結鐵芯技術的出現為其提供了革命性的方案。

1、自粘結技術的基本工作原理

自粘結鐵芯技術工作原理是在硅鋼片表面涂覆一層特殊涂層，在特定的溫度和壓力條件下會融化并固化，從而將鐵芯粘結成一個整體。固化粘結后的鐵芯可避免電工鋼在加工焊接、鉚扣所產生的應力以及鐵損變化，提高電機整體性能，同時降低鐵芯轉動時所產生的振動和噪音。

2、電磁能量轉換的優勢機制

在電機的電磁能量轉換過程中，鐵芯的性能直接影響著能量轉換效率和損耗水平。自粘結鐵芯通過材料優化和結構創新，在這方面展現出顯著優勢。

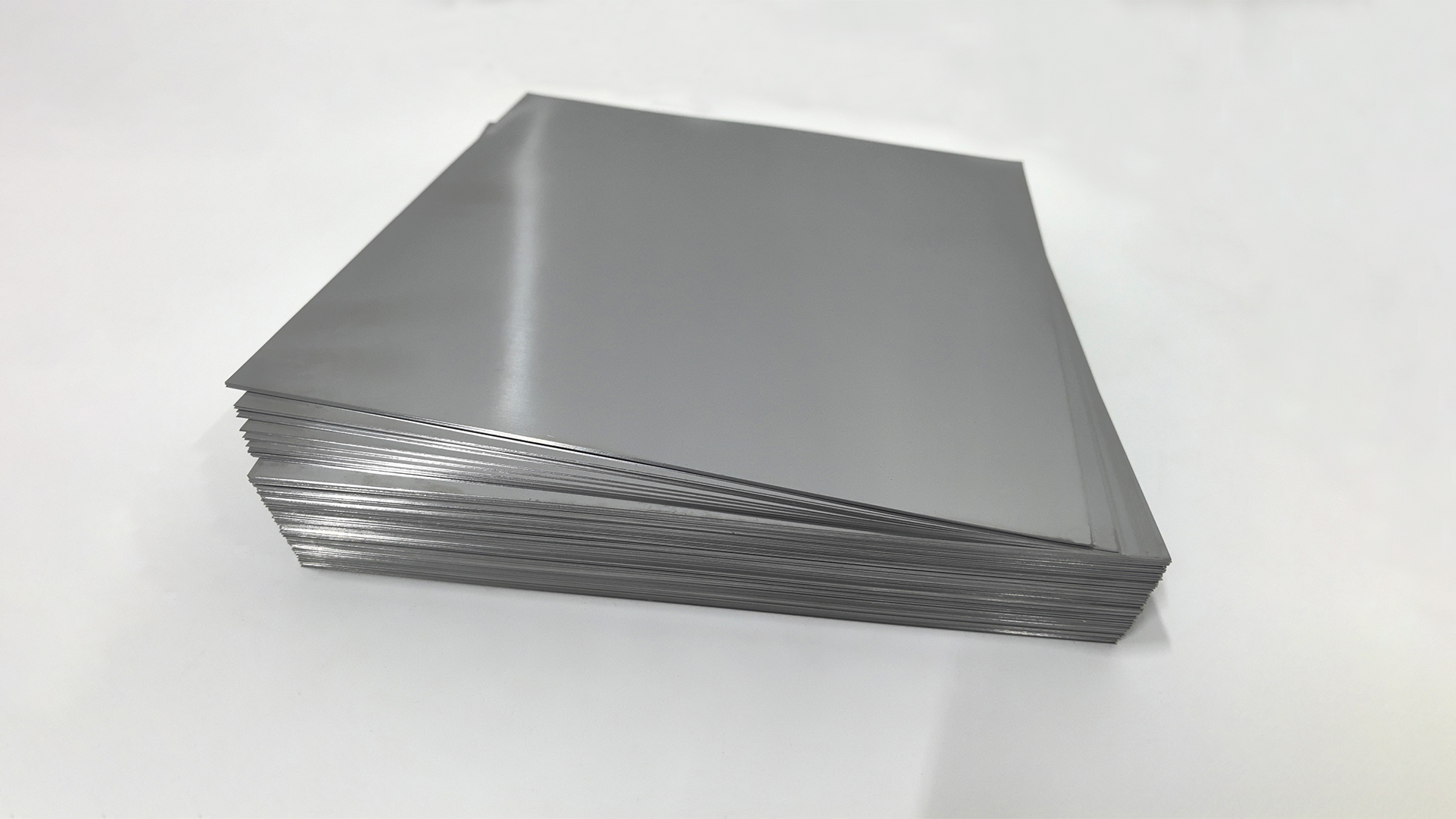

先進的自粘結鐵芯技術采用0.05-0.2mm超薄硅鋼片，可將渦流路徑限制在更狹小的空間內。同時，配合2-3μm的均勻粘結劑絕緣層，通過減少渦流路徑，使高頻工況下的渦流損耗降低15%-30%。

自粘結鐵芯通過全表面粘結形成無接縫的一體化結構，消除了傳統鐵芯中層間的微小間隙，減少了磁路的磁阻，還避免了層間漏磁，提高了磁通量的利用率。在磁滯損耗控制方面，自粘結工藝保持了硅鋼片原有的磁性能。全表面貼合結構使磁疇在交變磁場中的運動更加順暢，華磁技術自粘結鐵芯可使磁滯損耗減少10%以上。

3、高頻工況下的性能表現

eVTOL電機在實際運行中需要頻繁經歷啟動、加速、高速巡航、減速、急停等復雜工況，在高頻工況下，傳統鐵芯的渦流損耗和磁滯損耗會急劇增加，導致電機效率下降、溫升過高，甚至引發故障。華磁技術的一體成型自粘結鐵芯通過多項技術創新有效應對了這一挑戰。

例如，華磁技術推出的1J22特種軟磁合金自粘結鐵芯，在同體積下功率密度提升35%以上，重量降低40%以上。1J22特種軟磁合金的飽和磁通量密度可達2.4T，相比普通硅鋼提升30%以上，配合自粘結工藝的高疊片系數（97%以上），可使同體積電機的功率密度提升30%以上。

1J22特種軟磁合金的自粘結鐵芯在eVTOL電機中展現出卓越性能：同體積下扭矩增大30%，同扭矩下體積降低25%以上，同扭矩下重量降低50%以上，同重量下載重增加22%以上。自粘結鐵芯在高頻工況下性能優越。

結構強度與可靠性的安全優勢

1、整體剛性結構設計

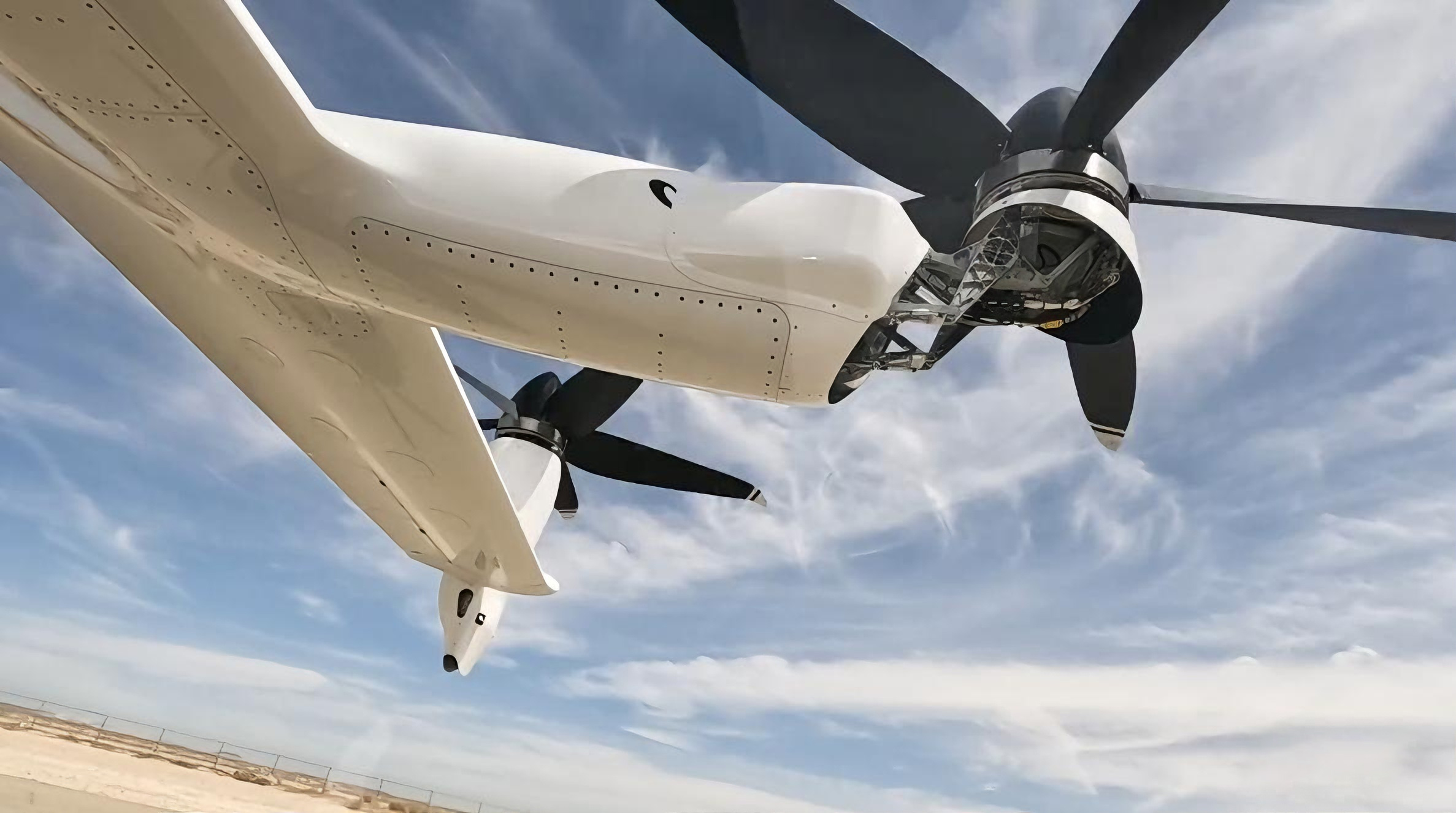

eVTOL在飛行過程中會面臨復雜的力學環境，包括強振動、大加速度、沖擊載荷等。自粘結鐵芯通過全表面粘結形成整體剛性結構，粘結強度達到2-4N/mm2，是傳統焊接結構的10倍以上，在20000rpm高速旋轉下無疊片松動風險。

整體剛性結構設計帶來了多重安全優勢。首先，無機械接觸點的設計使應力分布更加均勻，避免了傳統鐵芯中機械固定點的應力集中問題。其次，一體化結構大大提高了鐵芯的抗變形能力，能夠更好地保持電機的氣隙精度，確保磁性能的穩定性。第三，整體結構的高剛性能夠有效傳遞電機運行過程中的各種力和力矩，提高了電機系統的動態響應特性。

2、振動與沖擊的抵御能力

eVTOL的飛行特性決定了其電機必須具備優異的抗振動和沖擊能力。在垂直起降過程中，電機需要承受巨大的加速度載荷；在飛行過程中，會受到氣流擾動引起的振動；在著陸時，又會面臨沖擊載荷。這些動態載荷對電機鐵芯的結構完整性提出了嚴峻挑戰。

自粘結鐵芯電機相對于傳統焊接和鉚接方式，電機振動、噪音降低5%，電機扭矩、效能提高5%，溫升可以降低5-10℃。

在沖擊載荷方面，自粘結鐵芯的表現同樣優異。由于沒有機械固定件，避免了沖擊載荷下機械連接部位的應力集中和疲勞損傷。同時，粘結劑的韌性能夠在沖擊過程中發生一定的變形，通過材料的塑性變形吸收沖擊能量，保護鐵芯的結構完整性。

3、疲勞壽命的顯著提升

電機在長期運行過程中，鐵芯會承受周期性的電磁力和機械力作用，容易產生疲勞損傷。自粘結鐵芯通過無機械接觸點的設計，從根本上解決了疲勞斷裂問題。自粘結鐵芯可在頻繁的啟動、停止循環中保持穩定性能，降低飛行中電機故障的概率。

此外，自粘結工藝對材料性能的保護也是提高疲勞壽命的重要因素。自粘結工藝全程無高溫焊接與機械沖壓應力，通過半固化涂層的韌性緩沖與均勻加壓固化，最大限度保留了軟磁材料（硅鋼片或1J22等）的原始性能。自粘結鐵芯因加工導致的性能劣化率通常低于5%，而傳統工藝的劣化率常超過20%，甚至達到30%以上。

熱管理與溫升控制的安全保障

1、鐵損降低與溫升控制機制

電機的溫升控制是確保其安全可靠運行的關鍵因素之一。在電機運行過程中，鐵芯會產生鐵損（包括磁滯損耗和渦流損耗），導致電機溫度升高。當溫度過高時，甚至可能引發電機故障。

自粘結鐵芯通過降低鐵損從源頭上控制了電機溫升。自粘結鐵芯可減少渦流損耗15%-30%，提高電機能效，適用于高速、高功率密度應用。在磁感應強度為1.5T、50Hz的測試條件下，自粘結鐵芯的鐵芯損耗降低了約5%，勵磁電流降低了9%。

自粘結鐵芯的結構特點有助于改善熱傳導性能。在極端溫度環境下，自粘結鐵芯展現出卓越的穩定性。華磁技術針對性開發了耐溫達220℃的航空級自粘涂層，通過精準控制涂層B階段反應程度及固化參數，確保在高溫環境下仍能維持足夠的垂直拉拔力，遠高于傳統鉚接結構的粘結強度。這種耐高溫性能對于eVTOL在高溫環境下的安全運行具有重要意義。

2、極端環境下的穩定性

eVTOL的飛行環境復雜多變，可能面臨高溫、低溫、高濕度等極端條件。在這些惡劣環境下，電機的熱穩定性對飛行安全至關重要。

自粘結鐵芯在極端環境下展現出優異的適應性。其涂層兼具絕緣與導熱雙重特性：既通過2-3μm的均勻膜層阻斷片間環流，又能填充疊片間隙提升軸向?qū)嵝剩硅F芯溫升及散熱更均勻，避免局部過熱導致的磁性能劣化。

在低溫環境下，自粘結鐵芯同樣表現出色。粘結劑在低溫下仍能保持良好的粘結性能，不會因為熱脹冷縮而產生開裂或脫落。同時，一體化的結構設計避免了不同材料間的熱應力問題，提高了低溫環境下的結構穩定性。

結論

一體成型自粘結鐵芯技術通過提升電機的效率、可靠性和熱安全性，有效解決了eVTOL在復雜工況下面臨的安全挑戰，是支撐eVTOL商業化發展的關鍵技術之一。

隨著eVTOL產業的快速發展和技術的不斷進步，自粘結鐵芯技術必將在保障飛行安全、推動產業發展方面發揮更加重要的作用。
