国际完美世界下载,盛世嫡妃凤轻小说,已完本玄幻小说排行榜

藏在超跑電機里的核心機密 —自粘結鐵芯方案

2025 . 10 . 24

超跑電機自粘結鐵芯方案：技術突破與性能革命

在超跑領域，電機性能直接決定車輛的加速能力、極速表現(xiàn)與操控質(zhì)感，而鐵芯作為電機的 "磁能心臟"，其設計與制造技術是突破性能瓶頸的核心關鍵。自粘結鐵芯方案通過顛覆傳統(tǒng)機械緊固模式，以高分子涂層粘結技術實現(xiàn)鐵芯性能的全方位升級，精準匹配了超跑電機對高功率密度、低損耗、輕量化的極致需求，已成為高端超跑電機的核心技術選擇。

一、材料突破：以超薄基材與定制涂層解鎖性能上限

超跑電機需在 20000rpm 以上的高速運轉(zhuǎn)中實現(xiàn)低損耗與高穩(wěn)定性，華磁通過基材自主化與涂層定制化，構建了核心材料優(yōu)勢。

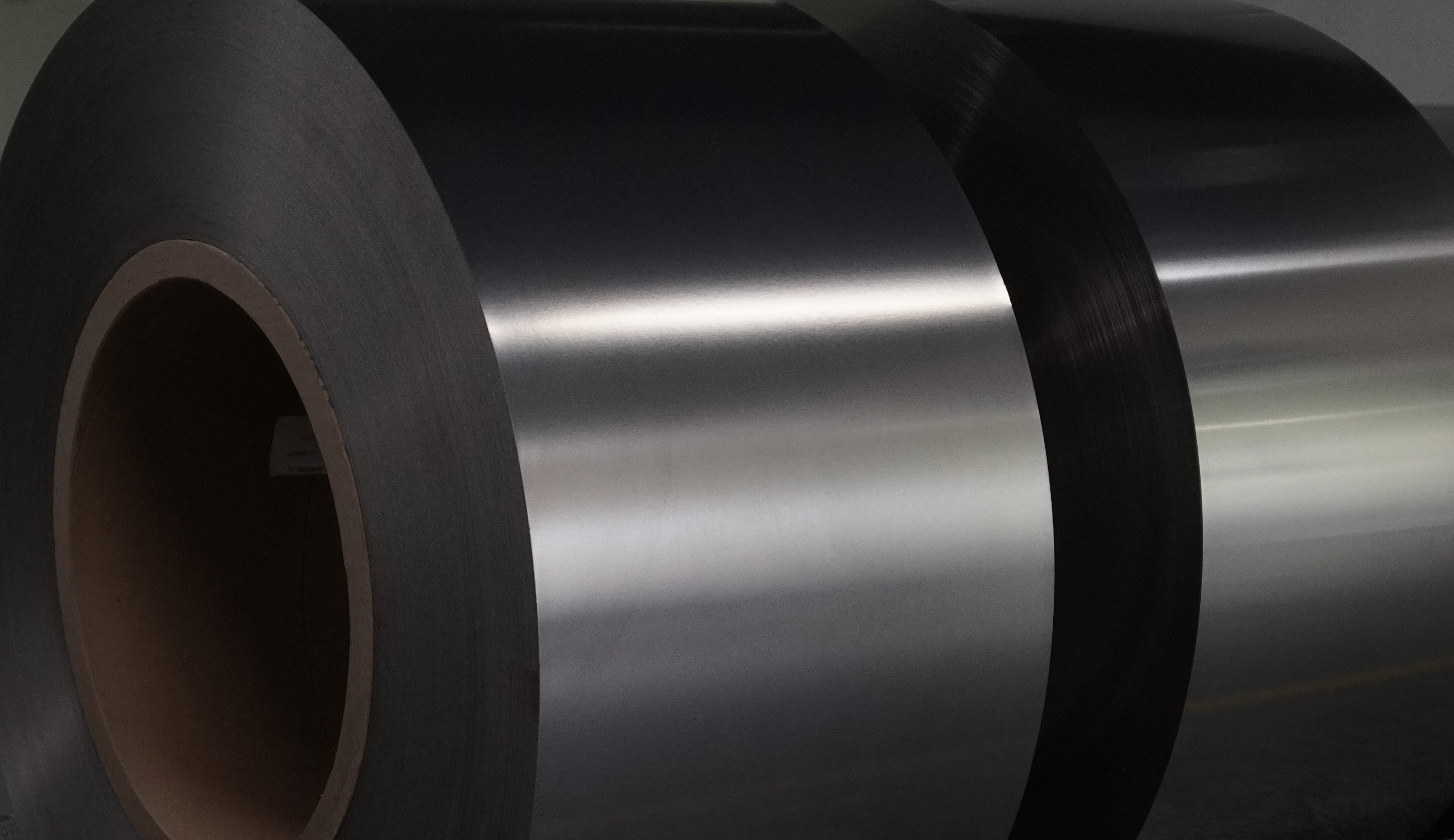

1. 超薄硅鋼自主供應，極致抑制渦流損耗

渦流損耗與硅鋼片厚度的平方成正比，超跑電機對高頻損耗的嚴苛要求，使得超薄硅鋼成為剛需。華磁實現(xiàn)了0.05-0.1mm 極薄硅鋼的自主供應，相比傳統(tǒng) 0.2mm 以上規(guī)格的硅鋼片，可將渦流路徑限制在更狹小的空間內(nèi)，配合涂層絕緣作用，使渦流損耗降低 15%-30%。這種自主供應能力不僅避免了外部采購的規(guī)格限制，更能根據(jù)超跑電機的定制化需求調(diào)整硅鋼片的磁導率與鐵損參數(shù)。

2. 耐高溫涂層定制，適配超跑極端工況

超跑電機峰值功率輸出時，鐵芯溫度常突破 200℃，普通涂層易出現(xiàn)熱衰減導致粘結失效。華磁針對性開發(fā)了耐溫達 220℃的定制化自粘涂層，通過精準控制涂層 B 階段反應程度及固化參數(shù)，確保在高溫環(huán)境下仍能維持足夠的垂直拉拔力，遠高于傳統(tǒng)鉚接結構的粘結強度。同時，該涂層兼具絕緣與導熱雙重特性：既通過 2-8μm 的均勻膜層阻斷片間環(huán)流，又能填充疊片間隙提升軸向?qū)嵝?，使鐵芯溫升更均勻，避免局部過熱導致的磁性能劣化。

3. 特種合金適配，拓展性能邊界

除硅鋼外，華磁還可提供 1J22、1J50 等特種軟磁合金的自粘結鐵芯制品。以 1J22 鐵鈷合金為例，其飽和磁通量密度可達 2.4T，相比普通硅鋼提升 40% 以上，配合自粘結工藝的高疊片系數(shù)（97% 以上），可使同體積電機的功率密度提升 30% 以上。

二、工藝革新：全鏈條自動化與結構優(yōu)化，兼顧性能與效率

傳統(tǒng)鉚接、焊接工藝不僅破壞硅鋼片絕緣層，更難以適配超薄基材與復雜結構，華磁通過工藝全鏈條創(chuàng)新，實現(xiàn)了性能與生產(chǎn)效率的雙重突破。

1. 全表面粘結替代機械緊固，消除性能短板

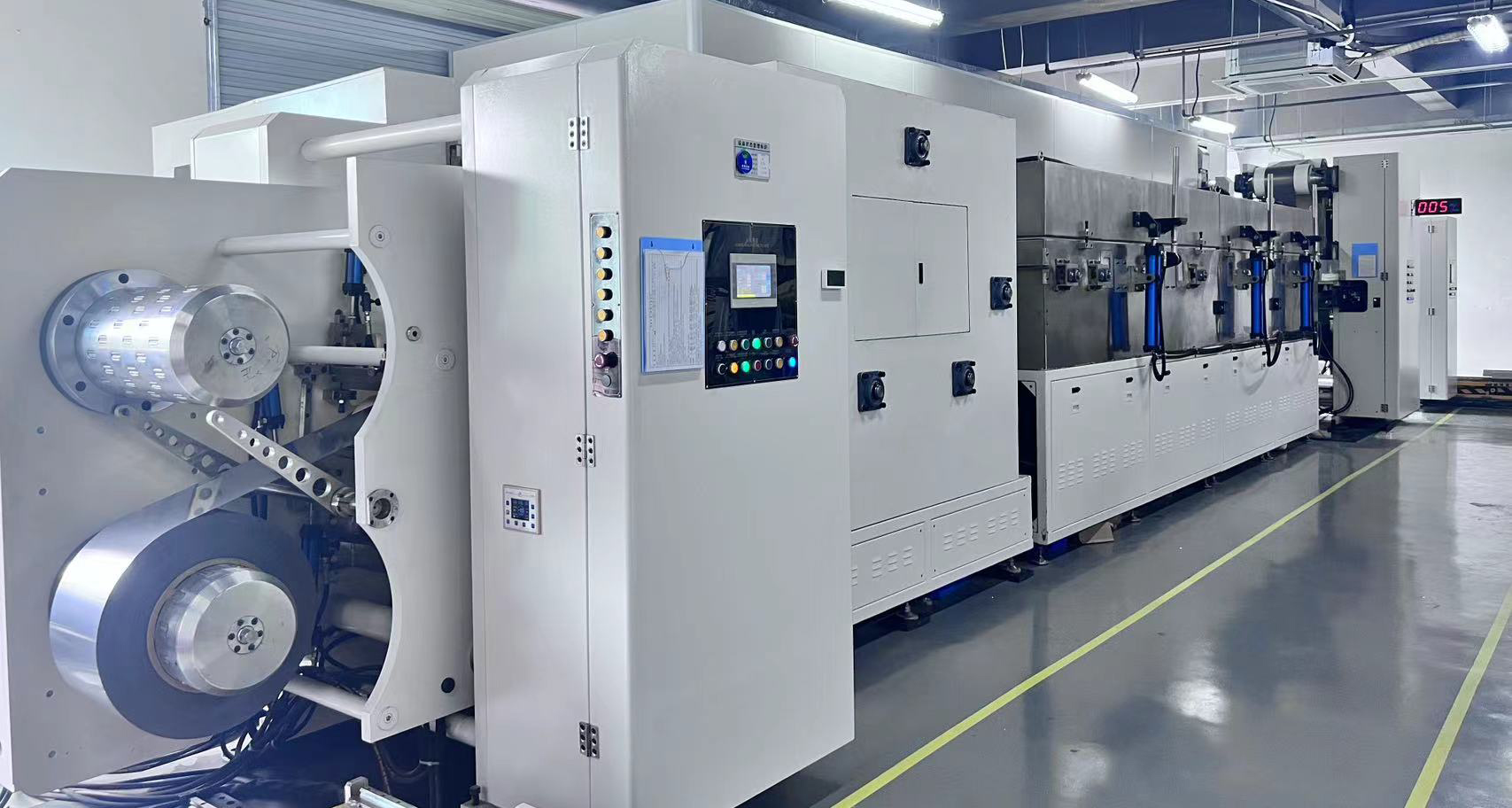

華磁采用 “涂敷 - 分切 - 沖片 - 一體成型” 全自動化生產(chǎn)流程，通過高溫高壓固化使疊片形成無接縫的一體化結構。

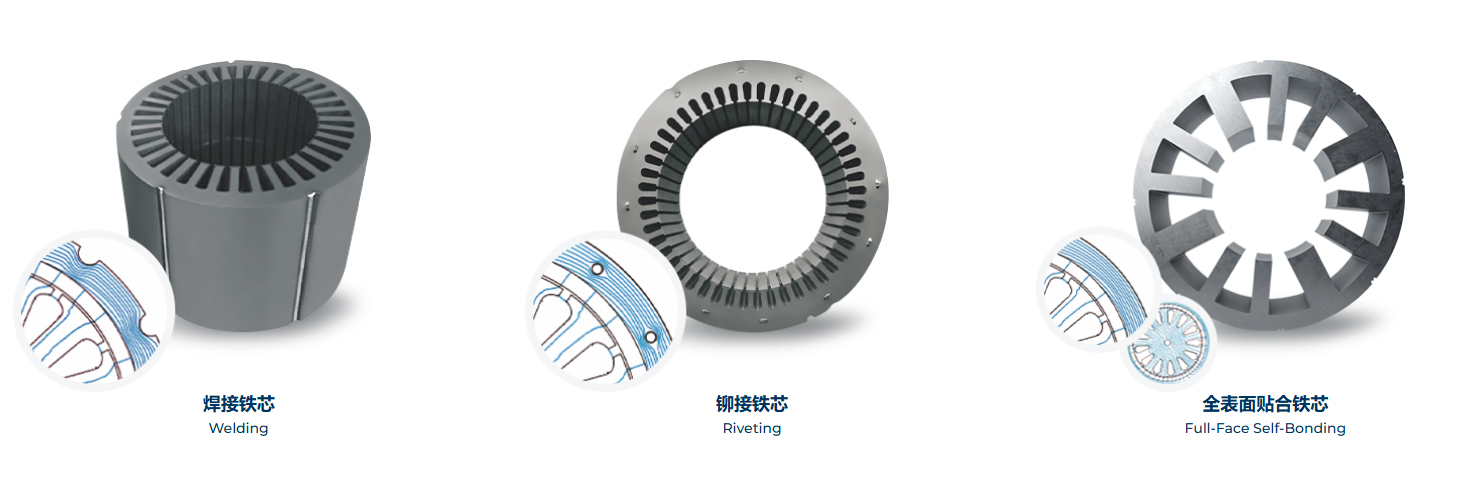

這種全表面化學粘結相比傳統(tǒng)鉚接、焊接的 “點式連接”，具有三大核心優(yōu)勢：

無性能損耗：避免了鉚釘、焊疤對硅鋼片涂層的破壞，無機械連接點導致的磁路畸變，使磁滯損耗減少 10% 以上；

結構強度躍升：粘結強度可達 2-4N/mm2，是傳統(tǒng)焊接結構的10倍以上，在 20000rpm 高速旋轉(zhuǎn)下無疊片松動風險；

輕量化增效：移除端板、壓圈等緊固件，使鐵芯重量降低 8%-12%，配合超薄基材可實現(xiàn)整體減重 40% 以上，直接優(yōu)化超跑的簧下質(zhì)量與續(xù)航能力。

2. 定制化裝備保障，適配復雜結構需求

超跑電機常采用特殊結構的鐵芯，對鐵芯的異形化與精細化要求極高。華磁自主研發(fā)了自粘鐵芯一體化成型固化設備，通過可更換的工裝模具與精準的壓力-溫度控制模塊，實現(xiàn)了從10mm以下小型鐵芯到600mm大型異形鐵芯的定制化生產(chǎn)。

3. 低應力加工，延續(xù)材料本征性能

傳統(tǒng)焊接的高溫與鉚接的機械力會導致硅鋼片發(fā)生塑性變形，造成磁性能劣化。華磁自粘結工藝全程無高溫焊接與機械沖壓應力，通過半固化涂層的韌性緩沖與均勻加壓固化，最大限度保留了硅鋼片的原始磁性能。實測數(shù)據(jù)顯示，其鐵芯因加工導致的性能劣化率低于 5%，而傳統(tǒng)工藝的劣化率常超過15%，這對于追求極致能效的超跑電機至關重要。

三、場景適配：精準匹配超跑核心性能訴求

超跑對 “加速爆發(fā)力、操控穩(wěn)定性、運轉(zhuǎn)靜謐性” 的追求，與華磁自粘結鐵芯的性能優(yōu)勢形成深度契合，具體體現(xiàn)在三大核心場景中。

1. 功率密度躍升：支撐 “秒級加速”

超跑的百公里加速常需突破2.0秒，依賴電機瞬時輸出的千牛米扭矩，而功率密度是核心制約因素。華磁方案通過 “超薄基材 + 高疊片系數(shù) + 特種合金” 的組合，可使電機功率密度提升35%以上。

2. NVH 優(yōu)化：實現(xiàn) “靜謐性能”

磁致伸縮與疊片松動是電機噪音的主要來源。華磁自粘結鐵芯的全表面貼合結構消除了層間縫隙，使磁致伸縮導致的振動降低22%以上，磁致伸縮噪音減少10dB。對于注重座艙靜謐性的超跑車型，這種優(yōu)化可使 120km/h 時速下的電機噪音低于55分貝，配合整車聲學包設計，實現(xiàn) “性能與靜謐的平衡”。

3. 定制化響應：適配多電機架構

現(xiàn)代超跑多采用分布式驅(qū)動架構，電機布局受底盤空間嚴格限制。華磁方案無需考慮鉚釘對稱排布，可實現(xiàn)異形、模塊化鐵芯設計。同時通過全自動化生產(chǎn)線實現(xiàn)小批量定制訂單的快速響應，滿足超跑 “限量生產(chǎn)、個性化配置” 的需求。

總結：技術協(xié)同鑄就場景不可替代性

華磁自粘結鐵芯方案并非單一技術的突破，而是 “材料自主化+工藝定制化+場景適配化” 的系統(tǒng)工程：通過0.05mm 超薄硅鋼與耐高溫涂層的組合，解決了超跑電機的高頻損耗與高溫穩(wěn)定性問題；以全表面粘結與自動化裝備，實現(xiàn)了結構強度與設計自由度的雙重提升；最終通過 NVH 優(yōu)化與定制化響應，精準匹配了超跑對 “性能、操控、靜謐” 的極致訴求。這種技術協(xié)同性，使其成為超跑電機突破性能邊界的核心選擇。
